点击数:1138FDR柱塞式流量分配器|同步马达

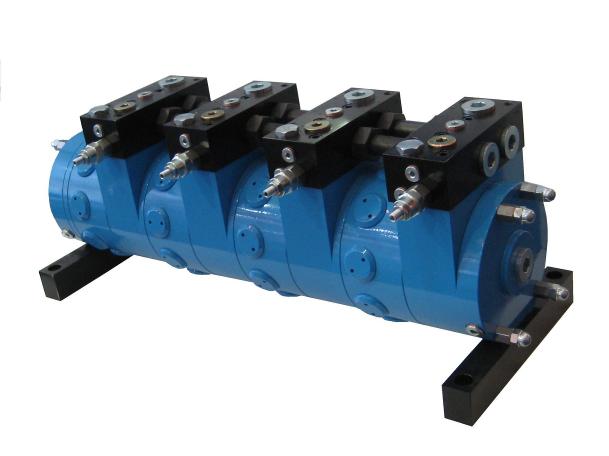

FDR柱塞式流量分配器|同步马达

   径向柱塞式流量分配器的同步精度非常的高,但它还是不能达到100%的同步,同步的结果还依赖于液压系统的很多细节,例如:

  • 工作温度下油液的粘度。高粘度的油具有更好的抗泄漏性,同步效果更好。

  • 最大流量-最小流量。输入流量为最大允许的流量,同步效果最佳;最小允许流量使同步效果变差(这是相对于最大允许流量的情况而言的)。

  • 输出压力的差异。输出压力越高,现有的排量越少。径向流量分配器相对于齿轮流量分配器对压力差不是那么敏感。这是径向活塞版本的主要优势,但在一定的方式看来,如果一个部分是在满输出压力,而另一部分在完整的输出压力以下,如果各节输出压差为100bar,小体积变化的结果为0.7%,通常10bar的压力差意味着0.07%的体积差异。

  • 油压中的气泡。油压中气泡改变体积,如果使油液中充满气泡,同步误差将增加。油必须被收集在一个大的油箱中尽可能的减少运动,从而使气泡不会增加。

  • 在这些条件为正常的情况下,同步误差为:±0.5至0.8%。



订货代号:

DF
FDR2-2/300WVV
1234567


1:上海迪非机电科技有限公司缩写。

2:径向柱塞式流量分配器

3:分配器节数

4:分配器体积尺寸,0.5,1,2,3,6

5:公称排量(毫升/转)

6:WV:带阀块;NV:不带阀块

例如:



DF-FDR2-2/300WV-V

DF-FDR4-2/300/250/200/200WV


根据要求可以订制特殊规格直至并包括2×11.000立方厘米/转。最小起定量为3台,货期为5个月。


型号

每节排量

cc/rev

每节流量(L/min)

连续压力

bar

峰值压力

bar

峰值功率

Kw

连续峰值
FDR2-0.5-75-..V74424826032022
FDR2-0.5-130-..V
129647024030022
FDR2-1-175-..V
172687525031035
FDR2-1-250-..V
243859521024035
FDR2-2-300-..V
30412014526031042
FDR2-2-500-..V
49317521022027045
FDR2-3-500-..V
48617021026032060
FDR2-3-800-..V
79220025024028065
FDR2-6-1700-..V
169030040026032090
FDR2-6-3000-..V
304142050021024090


更详细的资料,请咨询上海迪非机电科技有限公司销售部门。
