点击数：2128C3系列闭式变量柱塞泵

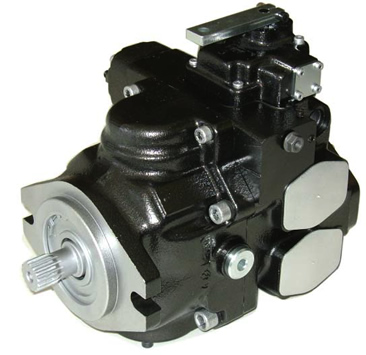

C3 系列变量闭式柱塞泵
产品简介：C3系列变量柱塞泵适用于闭式液压系统，通过调节斜盘的角度，排量连续可变，流体方向可逆。 控制方式有：

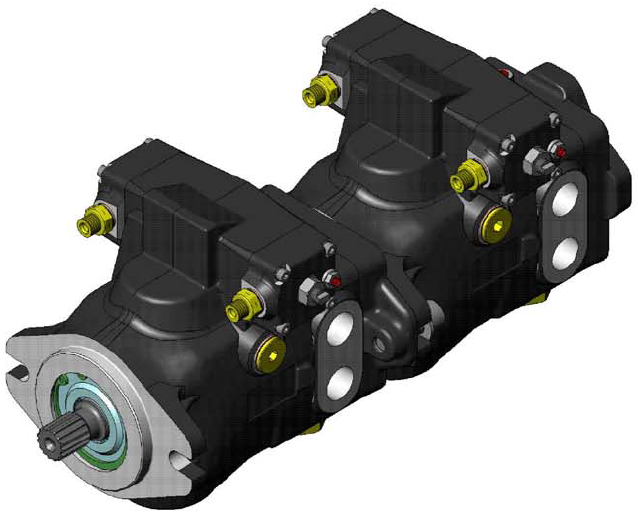

可提供贯穿轴后串接辅助泵或串接柱塞泵，不推荐同时在最高压力和最高速度的工况下使用。
贯穿轴及可选项：
|
|
|
技术参数：
| 排量 | Displacement | cc/rev | 46-50-64 |
| 连接法兰 |Connection flange |
|
SAE"B" |
| 补油泵排量 |Charge pump displacement | cc/rev | 13 |
| 最大速度 | Max. speed | rpm | 3600 |
| 额定压力 | Rated pressure | bar | 300 |
| 峰值压力 | Peak pressure | bar | 400 |
| 补油压力 | Charge pressure | bar | 15-25(22标准） |
| 最大壳体压力| Max. case pressure | bar | 2 |
| 吸油压力 | Suction pressure | bar | >=0.8 |
| 旋转部件瞬间惯性| Moment of inertia rotating parts | kg m2 | 0.0046 |
| 重量（大约）| weight (approx) | kg | 29 |
| 最小速度 | Min. speed | rpm | 700 |
订货代码 | Ordering Code
| C3 | 46 | XX | LRX | 6 | 21 | R | 1 | G | 00 | - 00 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
|
1: C3系列变量柱塞泵
2：泵最大排量 46：46cc/rev 50：50cc/rev 64：64cc/rev
3：排量限定器 XX：不要求； 0 - 63 ：从 0cc - 63CC
4：控制方式 AM2：自动控制12V AM4：自动控制24V IND：液压比例不带反馈 INP：液压比例不带反馈 EI2：电脉冲12V EI4：电脉冲24V IRX：液压比例带反馈 LRX：手动控制，带反馈 E22：电开关12V E24：电开关24V ER2：电比例带反馈12V ER4：电比例带反馈24V EP2：电比例不带反馈12V EP4：电比例不带反馈24V EH2：12V电比例带反馈+液压比例带反馈 EH4 ：24V电比例带反馈+液压比例带反馈
5：贯穿驱动 1：不带贯穿驱动，带补油泵 2：不带贯穿驱动，不带补油泵 3：SAE A = Z9-16/32DP 带补油泵 4：SAE B = Z13-16/32DP 带补油泵 5：泵组合（精简版） 6：SAE A = Z9-16/32DP不带补油泵 7：SAE B = Z13-16/32DP 不带补油泵 13*：SAE B-B =Z15-16/32DP ， 带补油泵 14*：SAE B-B =Z15-16/32DP ， 不带补油泵 注意*：与内部花键T13/内部花键T15连接
|
|
6：溢流阀压力设定 14：140bar 17：170bar 21：210bar 25：250bar（标准） 30：300bar 35：350bar 40：400bar
7：旋转方向 R：CW，顺时针旋转 L：CCW，逆时针旋转
8：轴端
9：端口连接 G：BSPP螺纹 U：SAE（UNF螺纹，可要求，最低数量50pcs. ） T：A-B端口螺纹3/4"GAS
10: 可选项 00：无可选项 FI：带过滤器，不适用于AM2/ AM4 FE：过滤器带电传感器，不适用于AM2/ AM4 FR：远程安装过滤器 P1：电磁球阀12V P2：电磁球阀24V II：液压微动 IM：机械微动 VS：交换阀
11：特殊版本|Special versions |
